產品信息

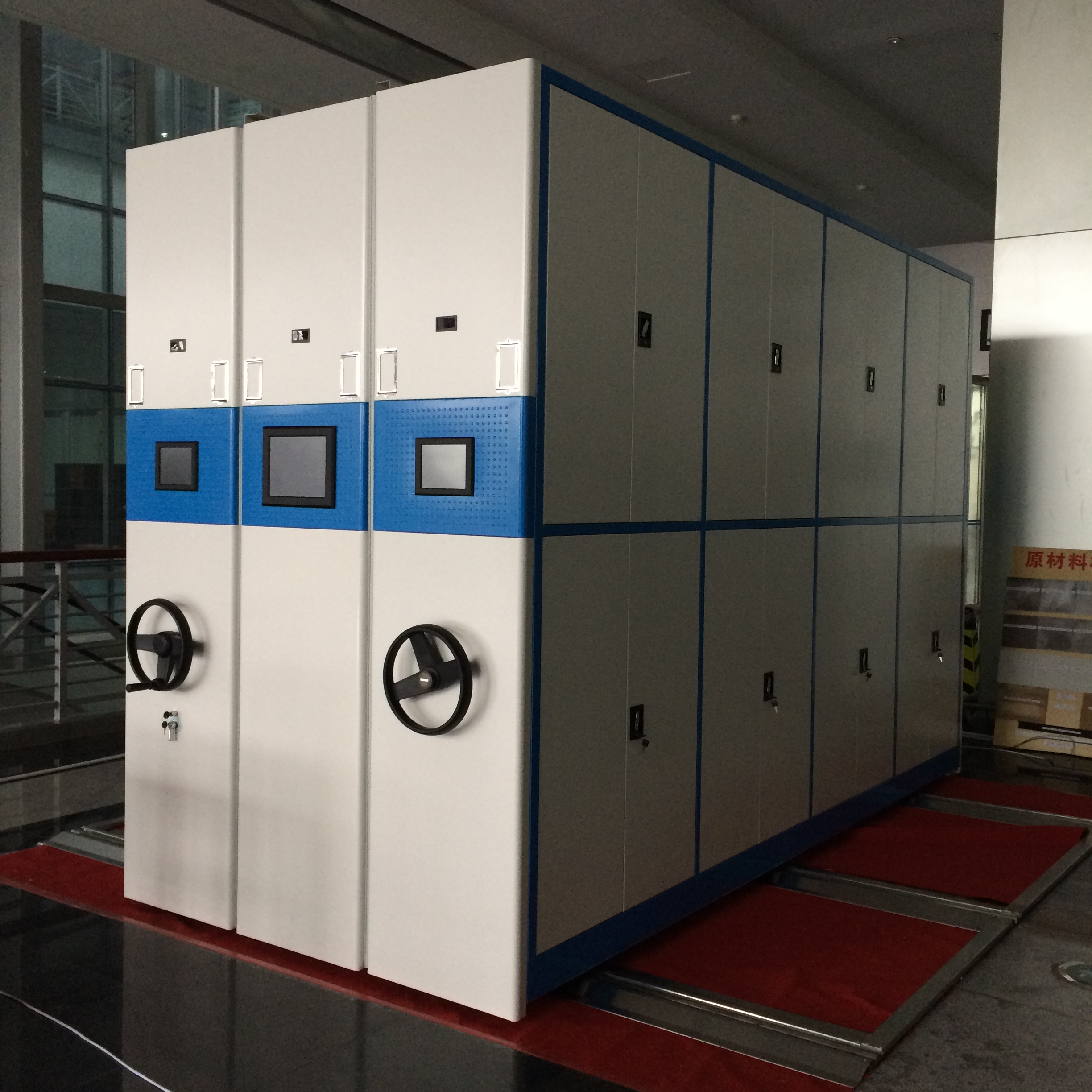

產品名稱：智能型電動密集架
產品類別：智能密集架
關鍵詞：密集,電動,智能型
產品簡介：密集,電動,智能型
服務熱線：020-37437818
產品詳情
產品特征：
主要由密集架機械主體、電腦控制系統、電子控制系統和機械傳動系統組成。主要先進技術為圖書檔案數據庫管理技術、密集架間通信及控制技術、局域網兼容共享技術及密集架現代驅動控制技術。該產品科技含量高、人性化設計、安全可靠，并可根據用戶需求進行設計及重新設計安裝軟件和操作系統，市場應用范圍廣。
智能密集架詳細技術參數說明
1、智能密集架鋼制部分材料規格、技術參數、標準及產地明細表
|
序 號 |
設備 名稱 |
設備配置 |
材料規格 |
采用標準 |
產地說明 |
性能說明 |
|
|
1 |
軌道 |
軌道座 |
2.5mm 熱軋鋼板 |
GB/T711 |
上海寶鋼 |
表面靜電噴塑,噴塑前嚴格去油除銹和磷化處理.路軌埋設按用戶要求 |
|
|
軌道 |
20*20 冷拉實心方鋼 |
GB/T699 |
上海寶鋼 |
||||
|
2 |
底盤 |
底梁、軸檔、夾緊塊 |
3.0mm 熱軋鋼板 |
GB/T711 |
上海寶鋼 |
表面靜電噴塑,噴塑前嚴格去油除銹和磷化處理.底盤采用整體焊接,鋼性足,不變形,表面噴塑或噴漆. |
|
|
3
|
架體 |
壓筋立柱 |
1.5mm 冷軋鋼板 |
GB/T13237 |
上海寶鋼 |
架體結實、堅固、設計新穎，安裝規范，層數和間距自由調整表面噴塑平正光亮，色澤均勻一致，無彭泡、脫落、傷痕等缺陷。外觀漂亮。層板承重≥100kg，滿負荷24小時后屈撓度≤3mm，制載后自動恢復，不得有裂紋及變形。立柱、層板各壓兩條以筋。 |
|
|
壓筋擱板 |
1.0mm 冷軋鋼板 |
GB/T13237 |
上海寶鋼 |
||||
|
壓筋掛板 |
1.0mm 冷軋鋼板 |
GB/T13237 |
上海寶鋼 |
||||
|
檔棒 |
1.0mm 冷軋鋼板 |
GB/T13237 |
上海寶鋼 |
||||
|
頂板 |
1.0mm 冷軋鋼板 |
GB/T13237 |
上海寶鋼 |
||||
|
4 |
門面 |
門 |
1.0mm 冷軋鋼板 |
GB/T13237 |
上海寶鋼 |
門板平整，款式新穎，表面亞光噴塑。ISO9001認證產品。 |
|
|
定位模塊 |
ABS 注塑件 |
|
上海眾 川塑膠 |
||||
|
5 |
側板 |
豪華 凹凸型 |
1.0mm 冷軋鋼板 |
GB/T13237 |
上海寶鋼 |
表面平整，款式新穎，表面亞光噴塑 |
|
|
6 |
傳動 機構 |
軸承 |
HR204E級雙排珠心 |
GB/T710 |
哈爾濱 軸承廠 |
哈軸為國內名牌軸承 |
|
|
傳動軸 |
Φ20實心45mm#鋼 |
GB/T699 |
上鋼五廠 |
傳動機構配合精度高，定位可靠。傳動輕便靈活，搖力輕，運行平穩，性能達到國標標準，不會出現失靈、打滑現象?；嗇d荷：2000kg/只。 |
|||
|
連接鋼管 |
Φ20實心45mm#鋼 |
GB/T699 |
上鋼五廠 |
||||
|
鐵滾輪 |
HT204灰鐵鑄造 |
GB976-88 |
江西鑄鋼廠 |
||||
|
鏈 輪 |
ZG45滾輪精制 |
GB/T1135 |
洪都飛機制造公司南方摩托車制造廠 |
||||
|
摩托車鏈條 |
Φ8.5節距12.7FR420 |
GB1244-85 |
ISO9001認證產品，鏈條破斷力≥1800kg |
||||
|
搖 手 |
進口塑鋼 |
雙向超越離合器結構GB1285-85 |
寧波永固密集架配件廠 |
造型美觀大方，手感好，把手搖動任意一列均不會帶動其它把手轉動 |
|||
|
搖手 體總成 |
滾珠軸承 |
||||||
|
7 |
制動 裝置 |
邊列鎖定裝具（總鎖） |
808鎖 |
豪華型 |
寧波永固密集架配件廠 |
每列均裝有制動裝置，操作方便，制動可靠，使用存取安全，經久耐用。 |
|
|
中列制動裝置 |
制動開關 |
|
|||||
|
8 |
防護 裝置 |
密封條 |
20mm |
磁性冰箱門吸條 |
中外合資齊洛瓦冰箱廠 |
每列的接觸面均有緩沖及密封裝置，具有良好的防震、防塵、防鼠、防潮、防火功能。 |
|
|
頂板 |
1.0mm 冷軋鋼板 |
GB/T13237 |
上海寶鋼 |
||||
|
防塵板、防鼠板 |
1.0mm 冷軋鋼板 |
GB/T13237 |
上海寶鋼 |
||||
|
防傾倒 裝 置 |
3.0mm 冷軋鋼板 |
GB/T13237 |
上海寶鋼 |
||||
|
規格參數 |
架高 |
2400mm |
|||||
|
架深 |
550和700mm |
||||||
|
節長 |
900和1000 mm |
||||||
|
層數 |
6和10層 |
||||||
|
以上規格僅做參考，可根據檔案庫房圖紙?zhí)峁└鼉?yōu)方案進行報價 |
|||||||
|
承重性能 |
每層額定承重：80kg以上（超國標），層板層次及高低可自行任意調節。 |
||||||
|
涂裝參數 |
前處理 |
除油、除銹、酸洗、磷化 |
|||||
|
靜電噴粉 |
阿克蘇﹒諾貝爾 |
||||||
|
噴涂厚度 |
0.06mm-0.08mm |
||||||
|
硬度 |
≥F |
||||||
|
附著力 |
GB1720(二級以上) |
||||||
|
光澤度 |
≥32°（亞光） |
||||||
|
沖擊強度 |
≥3.92J無剝落，裂紋或皺紋等 |
||||||
|
防腐蝕耐高溫 |
耐堿性（5%NAOH）168h無異常、耐酸性（3%HCL）240h無異常耐沸水性12h無異常 |
||||||
|
磷化膜 |
0.005-0.001mm |
||||||
|
執行標準 |
產品 |
GB/T13667.3-2013《手動密集架技術條件》 |
|||||
|
用材 |
GB13237、GB/T14977、GB/T708 |
||||||
|
表面 |
GB-1720、1732、1734規范 |
||||||
|
五大特點： 1.擱板采用一次性成型機一次成型，抗疲勞，永不變形，正面采用雙圓筋拉槽兩側各一條圓筋拉槽加強擱板硬度。 2.立柱采用一次性成型機一次成型，立柱正面采用雙圓筋拉槽加強立柱硬度。 3.上下雙道門，跨距小，不易變形。 4.嵌入式檔棒，碰擊不脫落。 5.沖壓七波段側板，抗壓、抗拉性強。 |
|||||||
2、智能密集架電器部分技術參數表
|
設備裝置 |
材料規格 （推薦） |
技術參數 （推薦） |
備 注 |
|
電機 |
日本松下/臺灣東煒庭低壓電機 |
24V, 90W及以上 |
每列1臺 |
|
單片機/PLC系統 |
ATMEL（單片機） |
AT89S52-24PC/采用PPI通訊協議、MPI通訊協議 |
每列1個 |
|
主板顯示控制模塊 |
HD74HC373P |
|
每列1個 |
|
數字顯示板芯片 |
MAX7219CNG |
|
每列1個 |
|
電磁離合器 |
|
DLYO- |
每列1個 |
|
紅外保護裝置 |
|
E3S-AT31-1 1：100mA Sn：10m |
每列2套 |
|
接近開關 |
|
YJD20-3-10-D1 |
每列2套 |
|
溫度傳感器 |
高精度 |
DS18B20 |
每區1套，在固定列上 |
|
濕度傳感器 |
高精度 |
HIH3605 |
每區1套，在固定列上 |
|
電源開關 |
|
5V-12V |
每區1只，在固定列上 |
|
煙霧報警器 |
|
SS-168A 12V |
每區1套，在固定列上 |
|
底盤紅外檢測 |
|
E3S-AT31-1 1：100mA Sn：10m |
每列一套 |
|
照明燈 |
|
BJ-C20.25W（LED） |
每列2盞 |
|
觸摸屏（液晶顯示屏） |
10.4寸及以上觸摸液晶屏 |
10.4寸及以上觸摸 |
標配 |
3、智能密集架相關技術標準
（一）、智能密集架引用標準
GB/T13667.4-2003 國家標準和DA/T7.92行業標準
GB/T13667.3-2003 國家標準和DA/T7.92行業標準
GB699 優質碳素結構鋼技術條件
GB710 優質碳素結構鋼薄鋼板技術條件
GB711 優質碳素結構鋼熱軋厚鋼板技術條件
GB1720 漆膜附著力測定法
GB1804 公差與配合 未注公差尺寸的極限偏差
GB4357 碳素彈簧鋼絲 GB8162 結構用無縫管
GB9439 灰鐵鑄件 ZB G51035 C04-2 各色醇酸磁漆
ZB G51043 A04-9 各色氧基烘干磁漆
ZB G51095 H06-19 鐵紅、鋅黃環氧酯底漆
HG 2239 H06-2 鐵紅、鋅黃、鐵黑環氧酯底漆
（二）、智能密集架具備功能
|
序號 |
項目 |
備注說明 |
|
1 |
手電動自動切換 |
停電或斷電等緊急狀態自動切換成手動功能。 |
|
2 |
電機曲線運行 |
密集架慢速啟動，高速運行，輕柔合攏。 |
|
3 |
緊湊驅動結構 |
采用24V直流無刷電機，減速器一體式設計，免維護，長壽命，無火花。 |
|
4 |
開關電源集中供電 |
采用24V集中供電方式，確保系統級人身電氣安全。 |
|
5 |
高品質人機交互 |
固定列采用12寸彩色液晶觸摸屏一鍵式操作； 活動列采用8寸彩色液晶觸摸屏一鍵式操作。 |
|
6 |
UI界面設計 |
簡約時尚的UI界面，扁平化界面設計，方便的操作模式。 |
|
7 |
高亮度LED列號 |
采用高亮度LED顯示當前列號； 列號任意編排； |
|
8 |
任意故障自檢 |
液晶屏上顯示任意傳感器的實時狀態，圖文并茂的提示方法。 |
|
9 |
傳感器信號提示 |
各個液晶屏上均有傳感器的信息提示，方便系統檢查以及維護 |
|
10 |
溫濕度管理 |
單獨溫濕度模塊設計； 任意液晶屏上均能顯示實時溫濕度值，并能記錄并顯示溫濕度； 管理軟件上可生成溫濕度報表，方便記錄庫房溫濕度； 溫度超標報警； 濕度超標報警； 管理系統可設置溫濕度超標報警值。 |
|
11 |
智能照明控制系統 |
采用節能LED照明； 開架當列照明自動開啟； 關架當列照明自動關閉； 人員進入照明自動開啟； 人員出來照明自動關閉； 任意液晶屏上均可開啟或者關閉當列日光燈； 管理系統均可開啟關閉任意列日光燈。 |
|
12 |
智能人體檢測 |
當人員進入架體自動檢測架內有人； 可記錄多人進入架體，并且在每一列液晶屏上顯示家內人員數量； 當架內有人禁止電動操作； 當架內有人鎖死手動操作，人員手動無法搖動密集架； 當架內有人禁止遠程管理系統操作，并且提示。 |
|
13 |
紅外線保護 |
從電氣、被動的方式保護架內人員的人身安全； 可設置密集架啟動保護或者啟動避開保護； 可臨時關閉當列紅外線保護，以免緊急情況下影響系統操作； 液晶屏上圖文顯示紅外線是否被遮擋。 |
|
14 |
電腦控制 管理系統 |
電腦控制管理系統包括： （1）系統總服務器； （2）無線AP；密集架單元間為有線雙向通訊系統；PDA、無線AP與服務器之間為無線雙向通訊系統；密集架與服務器之間為有線雙向通訊系統。 |
|
15 |
防擠壓保護 |
由于沒有任何傳感器可確保終身使用范圍內的故障率為0，在大量及長時間使用時，幾乎一定會有故障。應提供類似電梯門等類似場合下的永不失效的防擠壓保護功能。不論空載及滿載，運動方向任意位置受力20KG以下要求能可靠停止運行。 |
|
16 |
防觸電保護 |
全架體采用人身安全的24V直流電壓集中供電，確保任何情況下的人身電氣安全。 |
|
17 |
自動關閉 |
架體打開且架內無人若個時間后，系統可自動關閉密集架，中途人員進入、查詢或?qū)荏w操作時，該時間能自動從零計數； 管理系統可設置自動關閉時間。 |
|
18 |
自動通風功能 |
當在設定的時間內，密集架自動開啟通風； 通風開始時間管理系統可設置； 通風時長管理系統可設置。 |
|
19 |
短路保護 |
密集架控制器中設有短路保護和突變保護控制模塊，做到電氣的安全防護。 |
|
20 |
自動鎖定保護 |
當架內有人自動鎖定任意列密集架電動和手動的操作； 當密集架超出運行距離，自動鎖定任意操作； 當密集架超出運行時間，自動鎖定任意操作。 |
|
21 |
人員保密鎖定 |
當在任意液晶屏上輸入鎖定密碼，自動鎖定任意操作，若強行操作可發出報警警告； 鎖定密集架管理系統可任意設定。 |
|
22 |
運行距離保護 |
當密集架超出運行距離，密集架自動停止運行，并確定打開操作 |
|
23 |
運行超時保護 |
當任意列密集架運行時間超過設定的值以后，密集架即可停止運行 |
|
24 |
人機交互手勢操作 |
支持普遍應用于手機、平板電腦等設備上的手勢滑動對架體的操作，提高操作效率。 |
|
25 |
左右雙開以及任意開架功能 |
任意液晶屏上均設有左動、右動一鍵式操作按鈕，箭頭指示方向即為當列密集架運行方向； 任意液晶屏上均可打開任意列密集架。 |
|
26 |
操作日志 |
密集架控制系統的任意操作，均在管理系統里面記錄保存。 |
|
27 |
語音提示功能 |
（1）語音模塊單獨設計，方便放置在任何合適的位置； （2）高品質語音提示每個操作過程； （3）任意液晶屏上均可數字化調節語音音量大?。?/span> （4）任意液晶屏上均可設置語音男女聲切換； （5）任意液晶屏上均可設置語音中英文切換。 |
|
28 |
檔案定位功能 |
查找到的檔案位置信息能以燈光或圖形化等直觀方式顯示。定位要求直觀及顯示到小單元。在人員進入架體時能以語音提示檔案放置位置及檔案編號。 |
|
29 |
支持RFID智能型管理 |
智能型密集架控制系統能與電子標簽管理系統實現無縫對接，能夠識別、控制、管理電子標簽。支持RFID告警信息能實時與庫房LED數碼屏同步。 |
|
30 |
支持手持電腦 （PDA、平板）操作 |
操作人員可以通過PDA進行數據查詢、密集架操作、智能型定位、接受檔案上架任務、轉庫、借閱、歸還等功能。 |
|
31 |
操作臺（PC機）操作功能 |
在操作臺上的電腦（PC機）上進行遠距離操作，也就是如果萬一無線通訊失靈時，可以通過PC機與密集架之間的雙向有線通訊，進行智能型化有線遠程操作。 |
|
32 |
多種數據庫 接口功能 |
智能型密集架管理軟件支持與用戶檔案管理系統（檔案信息中心智能型館庫管理系統）以O(shè)DBC數據庫通用接口互傳數據、也支持可通過開放數據結構標準及網絡端口以WebService的方式互傳數據，用戶不需要在密集架管理軟件中重復錄入檔案數據，做到兩者的無縫連接。 |
|
33 |
檔案入庫功能 |
能根據用戶需求定制檔案存放位置節號和層號的編排順序及描述名稱，在檔案入庫中采取對各種檔案類型的不同分類進行分解，輸入檔案的具體分類及順序號的起止段就能完成檔案入庫。 |
|
34 |
自動糾錯功能 |
智能型密集架能提示檔案存放位置是否正確，如果位置不正確，在PDA屏幕上出現“位置錯”并用聲音提示，同時也在提示正確的放置位置并詢問要否更改位置，并由操作人員確定，確定更改后即自動修改相應的數據庫。 |
|
35 |
權限保密功能 |
操作員密碼的管理（分固定列上和電腦上）：可設置操作人員的密碼，實行權限管理，不同權限級別操作人員設置不同密碼。 |
|
36 |
煙霧報警、消防聯動報警功能 |
密集架具有防火防護層以及煙霧報警器，在密集架內有煙霧發生時，即時報警同時將電源切斷，以免事故擴大?？梢院拖老到y(tǒng)聯動進行自動消防，并用短消息通報有關人員。 |
|
37 |
節能及自動運行 |
支持系統24小時不間斷低功耗運行。下班時，系統自動切斷所有活動列電源，只留下固定列控制系統處于低功耗待機狀態，上班時，系統自動接通所有活動列電源進行工作狀態。管理員可以在任意列密集架上設置啟動時間和關機時間，以便支持系統全自動24小時不間斷運行。 |
（三）、智能密集架結構
1、架體為全雙柱式結構，架體強度高，架體穩定。搖動時無松動搖晃現象，邊緣光滑無毛刺、焊接點打磨平整，表面噴涂光滑均勻平整。每塊擱板承重不小于80kg，大撓度不超過3mm，24小時卸載后，不得有裂紋及變形。
2、密集架配有一套手動運行結構，密集架主要由立板、擱板、橫梁、掛鉤、門板、側面板、頂板（頂板采用防水頂板）、底盤及其他零部件組合而成。
3、密集架按規定鋪設軌道、安裝傳動機構、防倒裝置等；
4、密集架軌道采用膨脹螺栓安裝，與地面齊平（埋入式）；
5、密集架設置防塵、防鼠、防潮、防水、防火和密封裝置等，根據需要設置照明燈具。
（四）、智能密集架制造工差
1、每標準節（組）組裝后，外廓尺寸（長、寬、高）的極限偏差為±2mm；
2、每標準節（組）組裝后，側面板與中腰板的對縫處的間隙小于2mm；
3、密集架軌道安裝后，其平行度的偏差不大于0.8mm/m，全長不大于1.5mm；同一截面上的平行度的偏差不大于0.8mm/m，全長不大于1.5mm；
4、密集架每?jī)蓷l軌道的平行度偏差為小于1.5mm；導軌對接處高低差不大于0.2mm。
5、密集架由段組成的底梁裝配后的直線度不大于0.5mm/m，全長不大于2mm。
6、零件的未注公差尺寸的極限偏差按GB1804中IT13-14。
（五）、智能密集架制造加工
1、所有鈑金件，機加工后打磨毛刺、無裂縫、無傷痕；
2、所有焊接件，焊接牢固，焊痕光滑、平整；
3、在一個組合之間的產品零部件能保持互換性。
（六）、智能密集架傳動裝置
1、傳動機構：轉動靈活、平穩，沒有失靈現象。
2、傳動部件：采用精密軸承、摩托車鏈條（短節距精密滾子鏈），傳動軸采用Ф20冷軋鋼板（45#）和無縫鋼管，中間驅動，雙軸傳動，開啟移動靈活方便、搖力輕。密集架整組搖動時應運行自如，手感輕巧，搖手柄無打滑現象，手柄間不會聯動。鏈輪采用HRC-62標準45#鋼，鍛壓加工，回火，無毛刺，齒部經高頻淬火。臺車滾輪采用HT20-40鑄鐵，經加工成型。
3、制動、防護及密封裝置：
每列密集架裝有制動裝置，于罩板中側，開閉方便，開架查閱資料時，只需按下制動把手，架體便不會被他人移動，可有效保證查閱人員的人身安全。邊架有門并裝有鎖具，用于整組密集架閉鎖。手搖柄采用四型搖把，其結構為棘輪自動掛檔，停用后搖把可自行停于垂直位置。搖把可折疊，以避免通行障礙。
密集架有防傾倒裝置。頂板上方裝有防塵板，列邊采用機械式密封盒密封，密集架各列之間裝有活動范圍為15-20 mm的磁性密封裝置，不會老化，合攏后無間縫，以起到防光、防塵作用，并起到緩沖作用。底架上裝有防鼠條，配合磁性密封條使用。
（七）、智能密集架載重性能
1、擱板均布載重80kg，大撓度為3mm。24h卸載后，沒有裂紋及變形。
2、密集架總高為2550mm，密集架標準節（雙面擱板）在全負載（每塊擱板均布載重80kg）的情況下，架體、立板沒有明顯變形，架體不會產生傾倒現象。
3、全負載的情況下，各列密集架在手動操縱下運行自如，沒有阻滯現象。每標準節手動搖力不小于8.5N。
4、密集架在受全部載荷1/20外力（沿X、Y軸兩個方向的水平外力）的作用反復100次后，取消外力，架體所產生的傾斜不大于總高的1%，支架、立板沒有明顯的變形。
（八）、智能密集架表面噴涂材料要求：符合GB-1720、1732、1734標準
1、除油、去銹處理工藝：
工件表面的油污、銹斑及氧化層，經化學法清除脫脂后，沒有油脂、浮濁液等污物，其表面被水完全浸濕。酸洗后的工件，沒有目視可見的氧化物、銹斑等腐蝕現象，其表面色澤基本均勻。塑粉標準采用流水線作業，乳化劑和堿性助劑脫脂，磷化酸除銹，鋅化薄膜型磷化、鈍化，粉末噴涂。55oC-65oC熱水脫脂—冷水清洗—除銹—冷水清洗—中和—表調-35oC-45oC熱磷化—冷水清洗—-55oC-65oC熱鈍化—靜電亞光噴粉—180oC固化而成，時間控制在10-15分鐘范圍內。
2、磷化處理工藝：
磷化處理主要采用浸漬法進行。
磷化處理以鋅鈣的磷酸二氫鹽為主要成份溶液，經磷化槽液的配制、調整，按工藝規程要求進行。
磷化后的工件，采用流動水徹底清洗，提高工件表面的清洗質量，同時采用熱的絡酸溶液作封閉處理。
工件經磷化、水洗后，采用烘干機處理干燥后方可噴塑。
經磷化處理后的工件與噴塑時間相隔一般不超過24小時。
磷化處理按國家標準進行，噴塑工藝符合國家標準，表面光度大于20%；涂膜硬度2H鉛筆試驗合格；涂膜厚度＞50um；正面沖擊壓力大于60kg/cm2時，涂膜無裂紋、皺紋及剝落現象；涂膜附著力試驗達到1級標準；鹽霧試驗48小時無脫落現象。表面噴塑后，色澤均勻，光滑平整，無流痕、接痕、裂痕、劃痕、氣泡、色差、雜質。
3、磷化膜外觀：
磷化后工件的顏色為灰色，膜層結晶致密，連續和均勻。
膜層厚度一般控制為5微米。
磷化表面檢驗，采用檢驗溶液，觀察滴液從天蘭色變?yōu)榈S色或淡紅色，并在規定時間內不變色。成品轉入噴塑工序。
4、靜電噴塑技術工藝：
塑粉經高頻、高壓靜電設備噴涂固化成膜。固化溫度控制在180℃，時間控制在10~15分鐘范圍內。
顏色由客戶選定，色澤一致，塑面均勻光滑、無劃傷。
檢驗標準：
A、厚度：60—70微米 按磁性測厚儀 B、附著力：1級 按GB-1720-79
C、抗沖擊：60kg/cm2 按GB-1732-79 D、光澤：﹥85% 按GB-1734-79
E、外觀：沒有明顯流痕、漬痕、氣泡。
（九）、智能密集架外觀質量
1、各零件、組合件、面光滑、平整，沒有尖角、凸起。所有焊接件保證焊接牢固，焊痕光滑、平整，無砂眼、虛焊、明顯焊瘤及飛濺物。每標準節組裝后，外部尺寸的極限偏差為2mm。所有鈑金件、機加件加工后應打磨毛刺，保證無裂痕、傷痕。所有緊固件需經氧化或鍍鋅處理。
2、顏色為國際灰，表面處理采用噴塑工藝，色澤一致，漆面均勻光滑、無劃傷。
（十）、智能密集架電機標準
1）采用優質電機，每列安裝一套電機驅動系統，可通過觸摸屏、計算機、列端控制面板進行控制操作，控制信號的處理、電機電流的加載變化、啟動及停止均需通過微電腦芯片控制。
2）電機采用24V低壓直流電機，并在電機驅動裝置上方加石棉隔熱消音層，使熱量不會透過底層擱板向架內傳導。
3）電機調速及保護：電機的調速需通過芯片控制電流強度來實現，在架體移動時，電流從小到大，在2.5秒的時間里達到正常值，實現軟啟動。
4）架體運行即將到位時，由感應式行程開關在20mm的距離檢測信號，控制芯片開始逐漸減小電機電流，電機由快到慢，直到完全停止，實現軟著陸。
（十一）、智能密集架控制系統標準采用總線技術，模塊化設計。
（十二）、智能密集架的可擴展性：考慮到后期電動密集架的升級，電動密集貨架預留擴展接口，以便后期電動密集貨架升級改造為智能型電動密集架以及增加RFID射頻技術功能。
